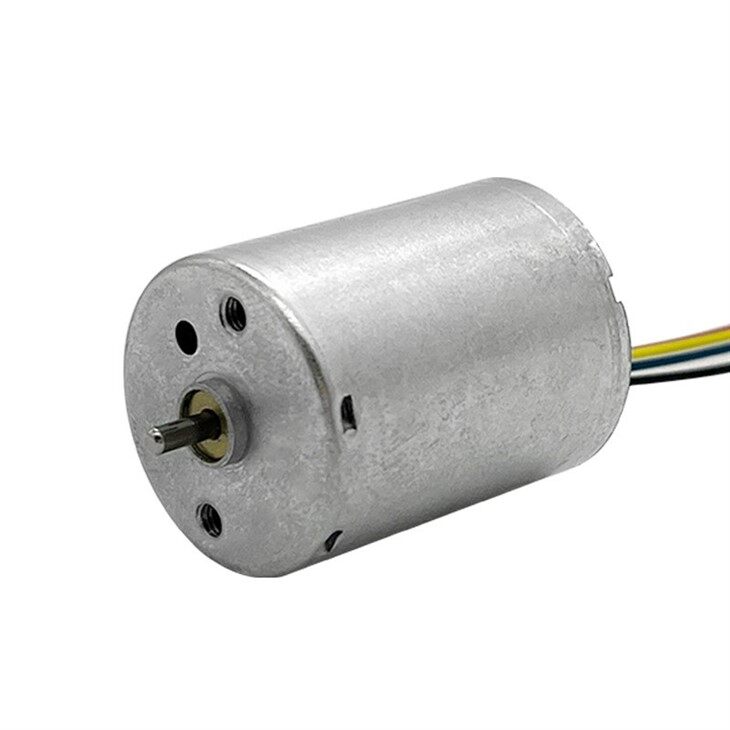

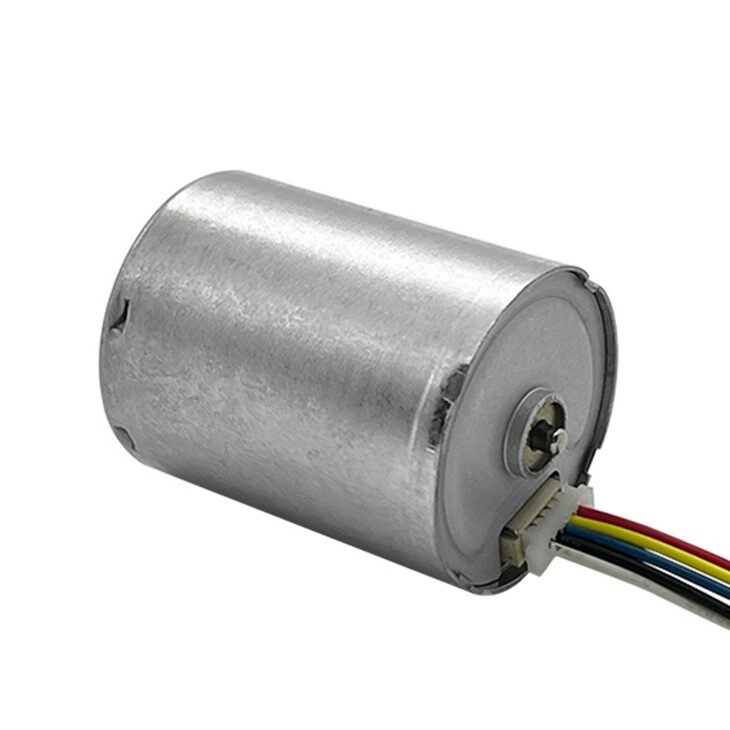

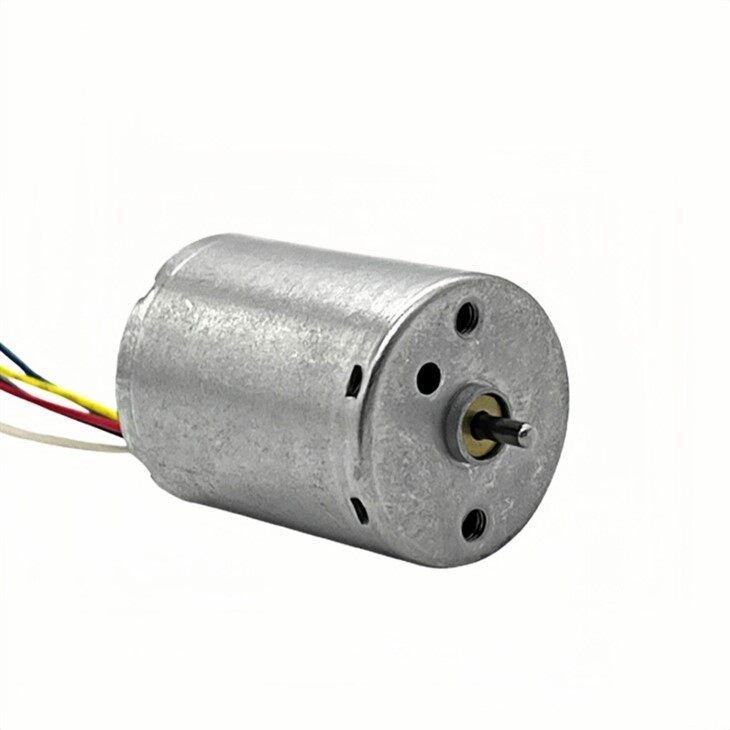

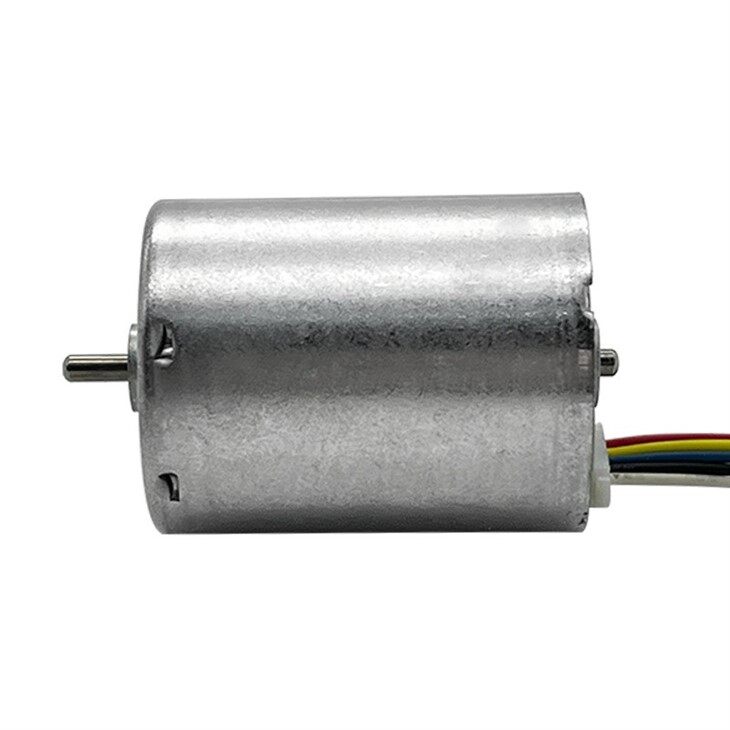

Toto vysoce{0}}výkonné řešení disku se vyznačuje kompaktním designem o průměru 24,4 mm s integrovaným ovladačem pro bezproblémové ovládání. Jako aMikrobrushless DC převodový motor HBL2430, poskytuje efektivní výstupní výkon až 3,7 W a rychlost až 7100 ot./min. Tento24V Micro Brushless DC Motorzajišťuje stabilní,-nízký provoz přesných zařízení.
Dimenze
| MODEL (型号) |
NAPĚTÍ 电压 | NOLOAD无负荷 | PŘI MAXIMÁLNÍ ÚČINNOSTI最大效率点 | STALL起劲 | ||||||||
|
PROVOZOVAT STATEK |
NOMINÁLNÍ | RYCHLOST | PROUD | RYCHLOST | PROUD | TOČIVÝ MOMENT | VÝSTUP | TOČIVÝ MOMENT | PROUD | |||
| r/min | A | r/min | A | mN.m | g.cm | w | mN.m | g.cm | A | |||
| PC-BL-2430WH-01 | 5.0-12.0 | 9.0V | 5400 | 0.110 | 4268 | 0.402 | 4.86 | 49.6 | 2.168 | 23.14 | 236.0 | 1.50 |
| PC-BL-2430WH-02 | 8.0-26.0 | 12.0V | 7100 | 0.120 | 5600 | 0.446 | 6.34 | 64.7 | 3.721 | 30.2 | 308.0 | 1.67 |
Proč zvolit bezkomutátorový převodový motor BL2430?
- Prostor-úsporný design:Díky miniaturnímu průměru 24,4 mm, ideální pro ruční zařízení a úzká instalační prostředí.
- Integrace Plug{0}}and{1}}Play:Theinterní ovladačeliminuje potřebu externích regulátorů rychlosti a zjednodušuje tak plochu PCB vašeho systému.
- Vysoké rozlišení ovládání:5-drátové rozhraní (PWM/FG/DIR) umožňuje jemnou modulaci rychlosti a-sledování otáček v reálném čase pro úlohy s uzavřenou smyčkou.
- Nízká spotřeba energie:Jmenovitý výkon přibližně 1,0–8,0 W, který zajišťuje dlouhou životnost baterie v přenosných zařízeních pro lékařskou péči nebo osobní péči.
[PDF] Stáhněte si datový list 2430WH
Aplikační scénáře
| Cílové odvětví | Specifický scénář |
Návrh hodnoty |
| Lékařská zařízení | Peristaltická a dávkovací čerpadla |
Přesná regulace průtoku v kompaktních sadách. |
| Osobní péče | Čisticí a masážní přípravky na obličej |
Lehký a vysoký výkon. |
| Chytré zabezpečení | Chytré zámky a PTZ kamery |
Tichý chod a vysoký startovací moment. |
| Laboratoř | Míchadla a diagnostická zařízení |
Stabilní výkon v rozsahu 5-26V. |
Tabulka definice zapojení
| Barva drátu | Signální štítek | Popis funkce |
Výhoda integrace |
| Červený | VCC | Napájení kladné (9V/12V nominální) |
Široký provozní rozsah 5V-26V pro flexibilní napájení. |
| Zelený | FG | Generování frekvence (zpětná vazba k rychlosti) |
Poskytuje 6 pulzů/ot pro přesné-sledování otáček v reálném čase. |
| Žluť | CW/CCW | Řízení směru |
Jednoduchá logika-přepínání na úrovni; není vyžadován žádný H-můstkový okruh. |
| Černý | GND | Společná půda |
Centralizované uzemnění pro stabilní logiku signálu. |
| Modrý | PWM | Pulzní šířková modulace (rychlostní vstup) |
Přímé řízení rychlosti MCU pomocí signálu 10kHz-30kHz. |
- Dokonalost vnitřního rotoru:Na rozdíl od větších motorů používá BL-2430CH anvnitřní rotorarchitektura pro dosažení rychlé akcelerace a vysoké odezvy.
- Předvídatelný výkon:NášData křivky T-N-Ipotvrzuje lineární výstup točivého momentu (až 30,2 mN.m pádový moment), což umožňuje předvídatelné chování systému při různém zatížení.
- Bezpečnostní ochrana:Vybaveno vestavěným-omezováním proudu a ochranou proti zablokování (Stall Current: 1,5A - 1.67A), které chrání elektroniku vašeho zařízení.
FAQ
Q1: Vyžaduje tento motor externí ovladač?
A: Ne. Na rozdíl od-vysokého výkonu 4260 WH je BL-2430CH vybavenintegrovaný interní ovladač. Jeho 5vodičové rozhraní se připojuje přímo k vašemu MCU, čímž šetří značné místo na desce plošných spojů.
Otázka 2: Je vhodný pro baterie-napájená zařízení?
A: Ano. Tento motor funguje efektivně mezi1,0 W a 8,0 W. S nízkým-zatěžovacím proudem pouze0.11A–0.12A, nabízí mnohem delší výdrž baterie u přenosných nástrojů ve srovnání s 50W modely.
Q3: Vyhoří motor, pokud se zastaví?
A: Zahrnuje vestavěnou-ochranu. Podle datasheetu je proud stání omezen na1.50A–1.67A, zabraňující přehřátí cívek při neočekávaných mechanických poruchách.
